MC20系列压力变送器
编号：LA20145109654
报价：￥300（含17%增值税）
报价：￥300（含17%增值税）
MC20系列压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品体积小巧，易于安装，采用不锈钢外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质，它可以用来测量表压、负压和绝压。
MC20系列压力变送器包括六个种类的压力变送器：
1、 MC20A小巧型压力变送器；
2、 MC20AS超小型压力变送器（特别短小的一种）；
3、 MC20B经济型压力变送器；
4、 MC20W卫生型（齐平膜）压力变送器；
5、 MC20E压力变送器（E+H外形的）；
6、 MC20D智能型压力变送器（4-20mA+HART协议输出，微机通讯，手操器操作，表头按键操作）。
MC20A小巧型压力变送器 MC20AS超小型压力变送器 MC20B经济型压力变送器
MC20W卫生型压力变送器 MC20E压力变送器（E+H外形的） MC20D智能型压力变送器
应用场合
MC20系列压力变送器广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械、食品、饮料、医药卫生、造纸等工业领域，实现对液体、气体、蒸汽压力的测量。
产品特点：
- 具有反向极性和限流保护；激光调阻温度补偿；可程控调节；抗振动、抗冲击、防射频电磁干扰；过载及抗干扰能力强，经济实用稳定
- 清洁平面型隔离膜片，符合国际3A卫生标
- 电气连接:电缆式\霍斯曼接头\2088壳体\防水盒式可选
- 温度：电子线路板工作在 -40～85℃；敏感元件工作在 -40～104℃；储存温度 -40～85℃；带数字显示 -25～65℃（正常运行）；-40～85℃（无损坏）；加散热片后压力变送器测量介质温度可达300℃
- 相对湿度：0～95%
- 振动影响：在任意轴向上，频率为200Hz，误差为最大量程范围的±0.05%／g
- 负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
- 安装位置影响：充油齐平膜型由于流油重力的影响最大可产生不大于0.25kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。
性能参数：
|
测量介质 |
气体、液体、油等与接触部分材质相兼容的介质 |
|
测量形式及范围 |
表压（G）---最大(0～60)MPa, 最小(0～0.1)KPa |
|
绝压（A）---最大(0～60)MPa, 最小 (0～5)KPa | |
|
负压（B）---(-100KPa～60)MPa, 最小(-0.05～0.05 )KPa | |
|
精度等级 |
0.1、 0.25、 0.5 |
|
过载能力 |
量程的2-5倍 |
|
长期稳定性 |
小于0.25%FS/年 |
|
供电电源 |
15～36 VDC（标定电压24VDC） |
|
输出信号 |
(4～20)mA（二/三线制）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V |
|
工作温度 |
-40～80℃ 补偿温度：-20～70 ℃ |
|
加装散热器（选购件） |
可到300℃ |
|
过程连接 |
用户指定 |
|
显示方式 |
指针表头或数字显示可选配 |
|
校准 |
通过调节精密电位器实现对零点、量程调节（智能型通过按键、手操器或微机通讯实现零点、量程调节和迁移） |
|
隔离膜片材料 |
316 不锈钢 |
|
传感器接口材料 |
1Cr18Ni9Ti |
|
防护等级 |
IP65 |
产品选型：
|
MC20口口口E口A口C口R口压力变送器 | |||||||||
|
MC20 |
A：小巧型压力变送器；
AS：超小型压力变送器；
B：经济型压力变送器；
W：卫生型（齐平膜）压力变送器；
E：压力变送器（E+H外形的）；
D：智能型压力变送器； | ||||||||
|
|
口 |
测量形式及量程 （注明量程范围） | |||||||
|
|
G、表压 A、绝对压力(0～60MPa) B、密封压力 P、负压 C、正负压 | ||||||||
|
口 |
膜片材料 | ||||||||
|
|
K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 | ||||||||
|
E口 |
输出信号 | ||||||||
|
|
1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、4-20mA+HART协议输出 5、其它指定输出方式 | ||||||||
|
A口 |
精度 | ||||||||
|
|
2、0.25 3、0.5 | ||||||||
|
C口 |
过程连接方式 | ||||||||
|
|
1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、法兰 5、卡箍快装形式 6、其它注明 | ||||||||
|
D口 |
显示方式 | ||||||||
|
|
1、无显示 （默认） 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LED数码管显示 | ||||||||
|
F口 |
防爆等级 | ||||||||
|
|
1、标准型不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4） | ||||||||
|
S口 |
外形 | ||||||||
|
|
1、电缆式； 2、赫斯曼接头； 3、2088外形； 4、3051外壳； 5、E+H外形 6、用户约定 | ||||||||

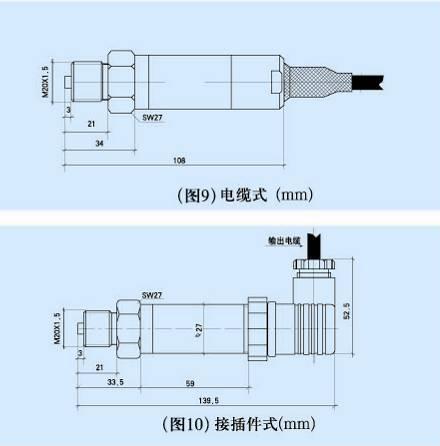

外形结构尺寸示意图：
MC20A小巧型压力变送器外形尺寸示意图
MC20AS超小型压力变送器外形尺寸示意图
MC20B经济型压力变送器外形尺寸示意图
MC20D通讯接线示意图
